Pourquoi le robot d'inspection de pipeline est-il de plus en plus attentif?

Périscope de tuyau de PVC: L'utilisation d'une caméra à zoom variable haute définition dans l'unité principale, combinée à une assistance d'éclairage, capture des images claires dans le pipeline pour identifier les problèmes internes.

Caractéristiques d'application dePériscope de tuyau de PVC

Vous pouvez utiliser périscope pour les tuyaux en PVC dans tous les scénarios pour les inspections.

Norme industrielle

Pendant les inspections du périscope du pipeline, le niveau d'eau à l'intérieur du tuyau ne doit pas dépasser 1/2 du diamètre du tuyau et la longueur du segment ne doit pas dépasser 80 mètres.

Avantages

Le périscope de pipeline est facile à transporter, simple à utiliser et offre des images rapides, principalement utilisées pour contrôler les blocages graves, les désalignements et les fuites. Le périscope de tuyau de PVC est l'une des méthodes les plus rapides et les plus efficaces internationalement pour des inspections de l'état sifflant, pour éviter effectivement des accidents de gaz toxiques pendant les inspections manuelles, le rendent sûr et commode-une méthode pratique pour aider des inspections de télévision en circuit fermé.

Inconvénients

Periscope pour tuyaux en PVC ne peut pas fournir d'excellents résultats pour des problèmes structurels mineurs.

Mode de gestion et d'inspection de la tuyauterie

Urgence

L'inspection de périscope de tuyau de PVC est utile dans des situations telles que le débordement de canalisation, l'effondrement de route, et le blocage d'écoulement d'eau.

Routine

Inspection régulière des anciens pipelines dans les villes économiquement développées chaque année;

Professionnel

Enquête sur les raccordements pluviaux et eaux usées; Intrusion de pollution dans les systèmes d'eau pluviale.

Enquête externe sur l'eau

Intrusion d'eau externe dans le système d'égouts (combiné), etc.

Scénarios d'application pour l'inspection périscope de tuyaux en PVC

Réseaux municipaux pour les conduites de pluie et d'eaux usées, trous d'homme, puits d'entretien et travaux d'entretien des trous. LePériscope de tuyau de PVCIl peut rapidement et intuitivement déterminer de divers défauts tels que le blocage, l'effondrement, l'insertion inégale, le désalignement et les fissures dans le pipeline via des images d'inspection, fournir une base d'évaluation pour les mises à niveau ou les réparations du pipeline;

Auto-inspection d'ingénierie via des unités de construction de réseau. Le périscope de tuyau de PVC peut au hasard commander le statut de construction du réseau, évitent les espaces de construction;

Acceptation totale des nouveaux projets par les unités de gestion du réseau;

Inspections, entretien et contrôles aux points d'exploitation des pipelines;

Inspections vidéo des conditions internes de divers réservoirs de stockage, mangeoires et boîtes.

Étapes opérationnelles de la détection de périscope de tuyau de PVC

• Connectez le périscope de tuyau de PVC à la source d'alimentation appropriée pour s'assurer que l'équipement fonctionne correctement. Ajustez la mise au point, les sources lumineuses et d'autres paramètres pour le meilleur effet d'observation.

• Insérez lentement le périscope dans l'entrée de la canalisation et faites-le fonctionner avec précaution, évitez les dommages ou faites bloquer le périscope.

• Une fois à l'intérieur du pipeline, observez et enregistrez les conditions internes. Faites attention à la structure, à la corrosion, aux fissures et à la propreté du pipeline. Observez également tout objet étranger ou bloc.

• Pendant l'inspection, utilisez les fonctions photographiques et vidéo du périscope pour enregistrer des enquêtes importantes. Assurer l'exactitude et la fiabilité des données vérifiées.

• Selon la situation spécifique du pipeline, ajustez la mise au point et l'angle du périscope pour mieux observer les différentes parties du pipeline.

• DurNte inspection, empêcher l'écoulement des liquides ou des gaz à l'intérieur du pipeline pour éviter les risques opérationnels.

• Si des problèmes ou des risques majeurs sont découverts à l'intérieur du pipeline, veuillez les enregistrer et les signaler rapidement au personnel. Après l'inspection, développez les mesures correspondantes basées sur des résultats d'inspection.

ZY-86 revêtement de durcissement UV est composé d'un film intérieur, d'un tissu de fibre de verre imprégné de résine, d'un film extérieur anti-infiltration et d'un film extérieur résistant aux UV. Il convient à réparer la tuyauterie de diverses formes, y compris circulaire, elliptique, en forme d'oeuf et rectangulaire. La personnalisation est disponible pour des diamètres sifflants s'étendant de DN150-2200mm et différentes épaisseurs selon des conditions de projet.

ZY-86 revêtement de durcissement UV a passé le test de performance mécanique à long terme de 10 000 heures de Rheinland tfuv (allemagne), avec un facteur de réduction de 1,24, assurer la durabilité et la stabilité structurelle dans des conditions de fonctionnement.

Les caméras robots d'égout sont disponibles en différentes formes et tailles, adaptées à leur fonction et au type de tuyaux contrôlés. Dans leur manière la plus simple, ces systèmes comprennent une caméra compacte et durable, un éclairage et un mécanisme pour entrer dans des tuyaux ou des trous d'homme, souvent complétés par des caméras de support supplémentaires. Ils sont utilisés pour identifier les problèmes tels que les blocages, les ruptures et la corrosion dans les systèmes d'égouts.

Conception d'équipement de caméra de robot d'égout

Pour inspecter efficacement les tubes, la caméra doit entrer dans le tube ou afficher de longues distances à partir du point d'entrée. Ceci est réalisé grâce à plusieurs conceptions:

Suivi

Equipés de roues ou de rails, ces robots naviguent dans les égouts, transmettent des images en temps réel aux opérateurs au sol. Capable de traverser plus de 1000 pieds, ils sont idéaux pour les grands égouts principaux. Les modèles avancés sont équipés de capacités de projection latérale, distribution d'une caméra montée sur câble dans des tubes latéraux plus petits.

Caméras de tige pousseuse

Caméras compactes pilotées à travers des tubes latéraux via un câble flexible, capturant des images d'inspection lorsqu'elles se déplacent.

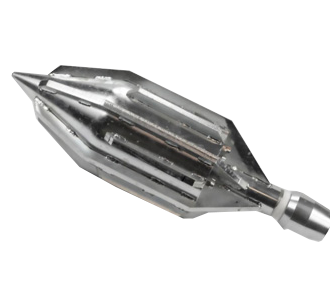

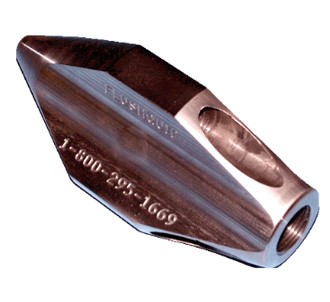

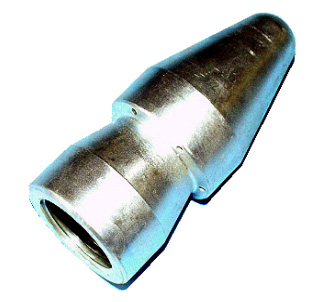

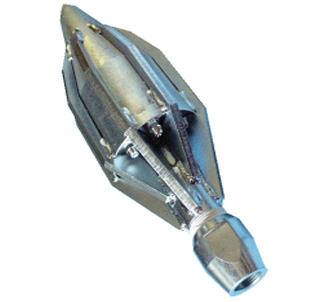

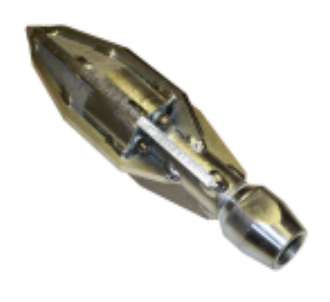

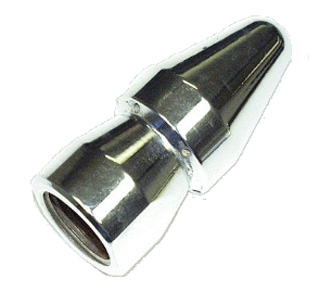

Caméras Buse

Intégrés dans les buses de nettoyage d'égout, ceux-ci permettent le nettoyage et l'inspection simultanés des tuyaux, réduisant l'identification des défauts.

Toutes les X5-HW de EasysightRobot d'inspection CCTV pour tubesIl est conçu pour les tuyaux de drainage de grande et longue distance avec des diamètres allant de 800mm à 4000mm et une seule distance d'inspection allant jusqu'à 2000 mètres. Sa caractéristique principale est la capacité pour les inspections à longue distance, dépasse effectivement les limites des robots traditionnels d'inspection de tuyau.EasySightIl a méticuleusement conçu des caméras de robot adaptées aux environnements d'égout. Avec leurs performances exceptionnelles et leurs fonctions puissantes, ils sont un assistant fiable pour résoudre vos difficultés d'inspection de tuyaux.

Robots d'assainissement Composants de caméra

Caméra

Les systèmes standard comprennent au moins une caméra, avec des modèles haut de gamme avec des sauvegardes ou des unités spécialisées (par exemple, des scanners latéraux).

Les images sont diffusées/enregistrées pour l'analyse du terrain. Des fonctionnalités telles que la résolution HD, les objectifs fisheye et le zoom pan-tilt (PTZ) améliorent les détails.

La caméra EasySight HD PTZ, l'étanchéité IP68 (tolérance de profondeur de 10m) et le fonctionnement dans des environnements de-10 °C à 50 °C garantissent la clarté dans des conditions difficiles.

Éclairage

Critique pour éclairer les tubes sombres. Les systèmes doivent donner la priorité à un éclairage lumineux, réglable et fiable.

Capteurs

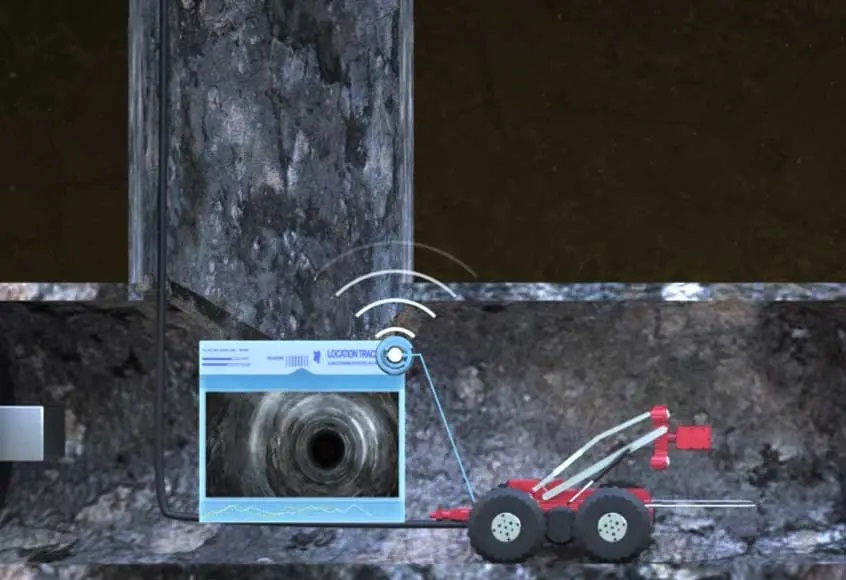

Les émetteurs radio et les sondes suivent l'emplacement du robot souterrain, épinglant des blocages ou des dommages via des signaux au sol.

Les lasers mesurent la taille des tubes, les courbes et les obstacles, tandis que d'autres capteurs évaluent la pente, la pression et la température.

Attention à l'inspection des égouts

Des inspections de routine-pipelines pendant l'entretien, après le nettoyage ou en réponse à des blocages/ruptures-empêchent les fuites d'eaux usées non traitées qui nuisent à la santé de la communauté. Il est conseillé aux propriétaires de planifier des inspections régulières des tubes latéraux pour éviter les problèmes majeurs.

EasySight-gardiens des lignes de vie urbaines

Moderniser les villes grâce aux innovations IoT-Conduit pour protéger chaque pouce de leur infrastructure souterraine. Un pionnier mondial de la vidéosurveillance numérique HDPipeline robotEt le premier développeur chinois d'équipements de réhabilitation sans excavation, nous redéfinissons la gestion du cycle de vie des pipelines. Des systèmes de détection de cartographie de précision aux solutions UV-CIPP qui allongent la durée de vie des pipelines de plusieurs décennies, notre technologie d'empilage intégrée deTection, évaluation et réparation. Avec le soutien de 180 brevets, de certifications mondiales et de sociétés de logistique-y compris des investissements avec le soutien de l'État-nous pouvons garantir des conduites urbaines résilientes et à l'épreuve du temps.

Connectez-vous avec nous sur Facebook, LinkedIn, X, YouTube et TikTok pour les dernières analyses, innovations technologiques et coopération industrielle.

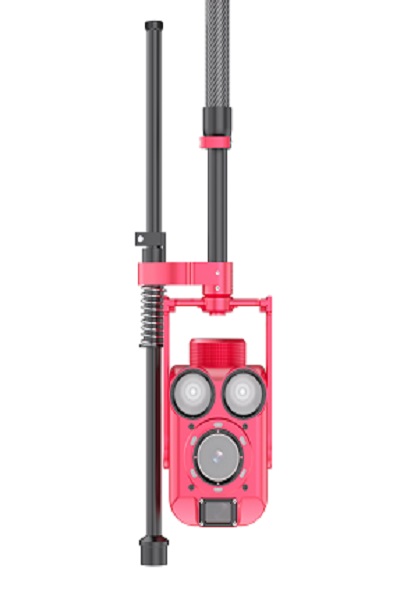

Le périscope de tuyau de PVC est un dispositif spécialisé utilisé pour observer les conditions internes de la tuyauterie. Il comporte les images à haute définition et la transmission en temps réel, le rendant largement applicable dans des domaines de tuyauterie d'inspection et de maintenance.

En tant que dispositif d'inspection professionnel, le périscope de tuyau de PVC a réalisé l'utilisation répandue dans le domaine d'inspection de canalisation ces dernières années. Alors, quel est exactement un périscope pour les tuyaux en PVC? Cet article fournit une description détaillée de ses principes de fonctionnement, caractéristiques fonctionnelles et scénarios d'application.

Principe de fonctionnement et fonctionnel FePériscope Nature pour tuyau en PVC

Le périscope de tuyau de PVC emploie une caméra à haute définition et un système optique pour observer clairement l'état interne du pipeline. Il est généralement équipé d'un dispositif d'éclairage pour assurer une détection efficace dans des environnements lumineux faiblement ou insuffisants. Encore une fois, lePériscope de tuyau de PVCIl a des capacités de transmission en temps réel, permet aux images en temps réel d'être transférées à un écran de visualisation ou à un ordinateur pour l'observation et l'enregistrement commodes par des opérateurs.

Cet appareil a diverses caractéristiques fonctionnelles. Premièrement, il est simple à utiliser et facile à transporter, le rend adapté à divers scénarios d'inspection de la tuyauterie. Deuxièmement, le périscope de tuyau de PVC est fortement flexible et stable, qui peut s'adapter à différents diamètres et degrés de courbure du pipeline. Enfin, il a une longue durée de vie et une bonne durabilité, répond aux besoins d'une utilisation à long terme.

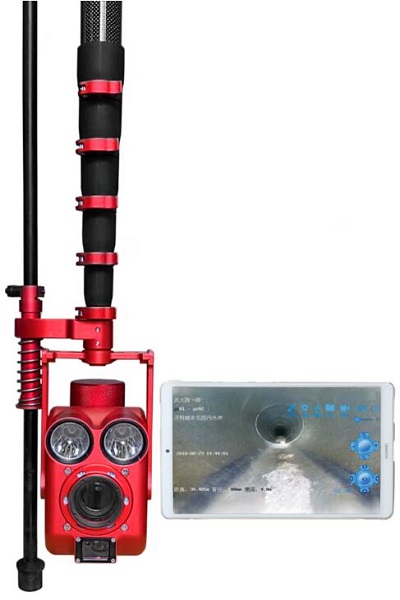

EasysightPériscope de tuyau de PVCC'est un instrument d'inspection de pipeline professionnel qui intègre des images haute définition, un fonctionnement flexible, une longue durée de vie et une durabilité. Il peut clairement montrer les détails profondément à l'intérieur de la tuyauterie, naviguer facilement dans la tuyauterie serrée et les coudes, et obtenir des inspections complètes.Les caractéristiques du périscope d'EasySight incluent le poids léger, l'intégration élevée, la transmission sans fil et la vitesse rapide d'inspection. Il peut être facilement soulevé d'une main, et la distance d'inspection unique de l'équipement peut atteindre jusqu'à 150 mètres.

Scénarios d'application du périscope pour tuyaux en PVC

Le périscope de tuyau de PVC est très utilisé dans le domaine d'inspection de canalisation. Tout d'abord, il peut être utilisé pour l'inspection des canalisations de drainage urbain, il aide à identifier les blocages, les dommages et autres problèmes à l'intérieur de la tuyauterie, fournissant ainsi un soutien solide pour l'entretien des systèmes de drainage urbains. Deuxièmement, le périscope de tuyau de PVC peut également être utilisé dans l'inspection de la tuyauterie industrielle, telle que des industries chimiques et pétrolières, pour assurer le fonctionnement sûr des systèmes sifflants. En outre, il joue un rôle important dans les domaines tels que la tuyauterie d'approvisionnement en eau et les gazoducs.

En utilisant leEasysightPériscope de tuyau de PVCVous pouvez obtenir une connaissance plus intuitive de l'état interne de la tuyauterie, connaître correctement les risques pour la sécurité et prendre des mesures efficaces pour la réparation. Cela garantit non seulement un fonctionnement sûr de la tuyauterie, mais améliore également l'efficacité de l'inspection et réduit les coûts de maintenance.

Pour les demandes de commande en gros ou les spécifications techniques, veuillez soumettre vos exigences ici pour vous connecter avec nos ingénieurs.

En résumé, en tant que dispositif professionnel, le périscope de tuyaux en PVC a de nombreuses possibilités d'application dans le domaine de l'inspection des pipelines. Avec une technologie de pointe continue et une expansion des scénarios d'application, on estime qu'à l'avenir, les périscopes de tuyaux en PVC joueront un rôle encore plus important, fourniront des solutions plus efficaces et pratiques pour l'inspection et la maintenance de la tuyauterie.

EasySight-gardiens des lignes de vie urbaines

Moderniser les villes grâce à des innovations axées sur l'IoT pour protéger chaque centimètre de leur infrastructure souterraine. Un pionnier mondial de la HD numériqueEt le premier développeur chinois d'équipements de réhabilitation sans excavation, nous redéfinissons la gestion du cycle de vie des pipelines. Des systèmes de détection de cartographie de précision aux solutions UV-CIPP qui allongent la durée de vie des pipelines de plusieurs décennies, notre technologie intégrée de détection, d'évaluation et de réparation rationalise la pile. Soutenus par 180 brevets, des actions certifiées à l'échelle mondiale et des entreprises de logistique-y compris des investissements avec le soutien de l'État-nous avons la garantie de pipelines urbains résilients et à l'épreuve du temps.

Rejoignez-nous sur Facebook, Linkedin, X, YouTube et TikTok pour les dernières analyses, innovations technologiques et coopération industrielle.

Les méthodes d'inspection traditionnelles ont des limites dans l'identification claire des problèmes de tuyauterie.Inspection des pipelines CCTVLa technologie endoscopique répond à ces défauts et offre une approche plus efficace et plus précise pour détecter les défauts dans les canalisations souterraines.

Avantages des robots d'inspection de tuyaux Easysight

1. Sécurité améliorée

L'utilisation de robots Easysight pour mesurer l'état des pipelines ou éliminer les risques réduit considérablement les risques liés aux inspections manuelles, qui nécessitent beaucoup de main-d 'œuvre et présentent des risques pour la santé des travailleurs. Le fonctionnement intelligent des robots garantit des conditions de travail plus sûres.

2. efficacité de travail

La conception compacte et légère permet à un seul opérateur d'effectuer des inspections. Le contrôleur peut être monté sur véhicule, en économisant de la main-d 'œuvre et de l'espace.

3. haute efficacité et précision

Les robots Easysight permettent la localisation et l'affichage de défauts précis dans des données en temps réel telles que les tampons, l'angle d'inclinaison de la chenille (gradient de pipeline), la pression atmosphérique, la distance de déplacement, les mesures laser et l'angle d'azimut (en option). Ces paramètres peuvent être configurés via les touches de fonction. La fonction d'affichage de l'horloge de la caméra aide dans les positions des défauts de pointage.

4. forte protection

La caméra est IP68-rated (submersible jusqu'à 5 mètres), tandis que la piste est IP68-rated pour submersible jusqu'à 10 mètres. Les deux utilisent des matériaux étanches à l'air, imperméables, antirouille et résistants à la corrosion pour assurer la durabilité.

Équipés de caméras haute définition et d'une technologie de détection intelligente, les robots Easysight peuvent naviguer dans des sections de tuyauterie serrées, enveloppantes ou difficiles à atteindre, capture d'image claire en temps réel pour s'assurer qu'aucun détail n'est perdu. Leur système de navigation intelligent assure des inspections précises, minimise l'intervention manuelle et améliore à la fois l'efficacité et la sécurité.

En résumé, EasysightRobot d'inspection de tuyau, Avec ses caractéristiques haute sécurité, allégeant le travail, haute efficacité et haut niveau de protection, il devient un outil essentiel pour l'inspection de la tuyauterie. À l'avenir, à mesure que la technologie continuera de développer et d'élargir les scénarios d'application, les robots d'inspection de tuyaux joueront un rôle plus important dans divers domaines, fourniront un soutien robuste au fonctionnement normal des villes et à la qualité de vie des résidents.

Pour explorer les détails de l'application de cette technologie d'inspection de vision, veuillez demander le livre blanc technique complet via notre formulaire de demande.

EasySight-gardiens des lignes de vie urbaines

Moderniser les villes grâce à des innovations axées sur l'IoT pour protéger chaque centimètre de leur infrastructure souterraine. Pionnier mondial des robots de pipeline HD CCTV numériques et premier développeur chinois d'équipements de réhabilitation sans excavation, nous redéfinissons la gestion du cycle de vie des pipelines. Allez ouiDes systèmes de détection de cartographie de précision pour UV-CIPP des solutions qui allongent la durée de vie des pipelines de plusieurs décennies, notre technologie intégrée de détection, d'évaluation et de réparation rationalise la pile. Avec le soutien de 180 brevets, de certifications mondiales et de sociétés de logistique-y compris des investissements avec le soutien de l'État-nous pouvons garantir des conduites urbaines résilientes et à l'épreuve du temps.

Connectez-vous avecEasysightSur Facebook, LinkedIn, X, YouTube et TikTok pour les dernières informations, les innovations technologiques et la coopération industrielle.

Robot pour l'inspection de tuyaux: avantages par rapport à l'inspection manuelle

Les robots d'inspection de tuyaux sont des dispositifs avancés qui peuvent gérer et inspecter de manière autonome les intérieurs de tuyauterie. Largement utilisés dans l'ingénierie hydraulique, les systèmes de drainage urbains et les réseaux d'eau souterraine, ces robots offrent des avantages importants par rapport aux méthodes manuelles. Détails de cet article leurs principaux avantages.

Sécurité améliorée

Les inspections traditionnelles exigent souvent que le personnel entre dans les pipelines, expose les travailleurs à des espaces confinés dangereux avec des gaz toxiques potentiels et des voies d'évacuation d'urgence limitées. Les robots d'inspection de tubes éliminent complètement ces risques, assurent la sécurité du personnel tout en maintenant la continuité opérationnelle.

Avantage Easysight: Nos robots fonctionnent efficacement dans des environnements dangereux, éliminant le besoin d'entrée humaine et assurant la sécurité du personnel.

Easysight tuyau d'inspection robot peut fonctionner dans des environnements difficiles, éviter les risques et les dangers de l'entrée manuelle dans la tuyauterie, assurer la sécurité du personnel. Utilisation d'EasysightRobot d'inspection de tuyauIl peut augmenter considérablement les performances de sécurité des opérations.

Capacité de détection supérieure

Les architectures complexes de pipelines mettent au défi les équipes d'inspection manuelle. Robots d'inspection de tuyaux surpasser cela avec des systèmes multi-capteurs, y compris les caméras HD, les capteurs à ultrasons et les détecteurs de courants de Foucault. Ces outils permettent une collecte complète de données pour identifier les défauts, les fissures et les fuites, tout en générant des modèles de pipeline 2D/3D précis pour l'analyse.

Easysight Advantage: équipés de capteurs et de systèmes de mesure avec une précision millimétrique, nos robots détectent également les petites imperfections, fournissant des informations utiles pour la planification des réparations.

Efficacité opérationnelle

Les inspections manuelles utilisent beaucoup de temps et de ressources.Robot d'inspection de tuyauRationalisez ce processus grâce à la navigation automatisée, à l'acquisition rapide des données et à l'analyse en temps réel. Cette efficacité permet une identification et une résolution des problèmes plus rapides.

Avantage Easysight: Nos systèmes automatisés effectuent des inspections 70% plus rapidement que les méthodes manuelles tout en maintenant l'intégration des données.

Entretien facile

Les méthodes traditionnelles risquent d'endommager le pipeline par contact physique. Les robots d'inspection évaluent les conditions par télédétection, préservent l'architecture de l'infrastructure et réduisent les coûts de maintenance à long terme.

Avantage d'Easysight: Les protocoles zéro d'inspection de contact prolongent la vie de canalisation en enlevant l'usage opérationnel.

Positionnement de précision

Des systèmes de suivi géospatiaux intégrés cartographient les défauts avec une précision de niveau centimétrique, permettant des réparations ponctuelles et des solutions de maintenance prédictive.

Avantage d'Easysight: Notre technologie de positionnement brevetée réalise l'exactitude de localisation de défaut de 98,7%.

Le robot d'inspection de tuyaux Easysight utilise des capteurs et des équipements de mesure de haute précision, une détection précise des objets et des défauts étrangers dans la tuyauterie, fournissant des chutes fiables pour les réparations et les modifications ultérieures. La technologie de positionnement de haute précision peut détecter avec précision les défauts de tuyaux, les fissures et les fuites, améliorer considérablement la précision de la détection.

Nos appareils d'inspection intelligents prennent en charge les services personnalisés. Pour obtenir un devis sur mesure, veuillez nous contacter gratuitement à notre équipe de vente pour un service professionnel.

Les robots d'inspection de tuyaux présentent de nombreux avantages. Ils sont une détection efficace, puissante et de haute précision, ce qui en fait des instruments précieux dans le domaine de l'inspection des pipelines. Ils sont largement utilisés dans diverses inspections de tuyauterie internes. À l'avenir, les robots d'inspection de tuyaux s'améliorent continuellement,Devenir plus intelligent et plus efficace, en fournissant plus d'aide pour les inspections de tuyauterie interne.
